Jak rozpoznać źle skalibrowaną kamerę ADAS po wymianie szyby w autach osobowych, ciężarowych i autobusach

Odbierasz samochód z serwisu po wymianie przedniej szyby. Na desce rozdzielczej nie świecą się żadne kontrolki ostrzegawcze, a komputer pokładowy nie zgłasza błędów. Mimo to podczas pierwszej jazdy autostradą zauważasz, że asystent pasa ruchu interweniuje zbyt wcześnie, a adaptacyjny tempomat utrzymuje nieprawidłowy dystans. To częsty scenariusz, gdy zaawansowane systemy wspomagania kierowcy (ADAS) działają inaczej niż przed naprawą, mimo że na pierwszy rzut oka wszystko jest w porządku.

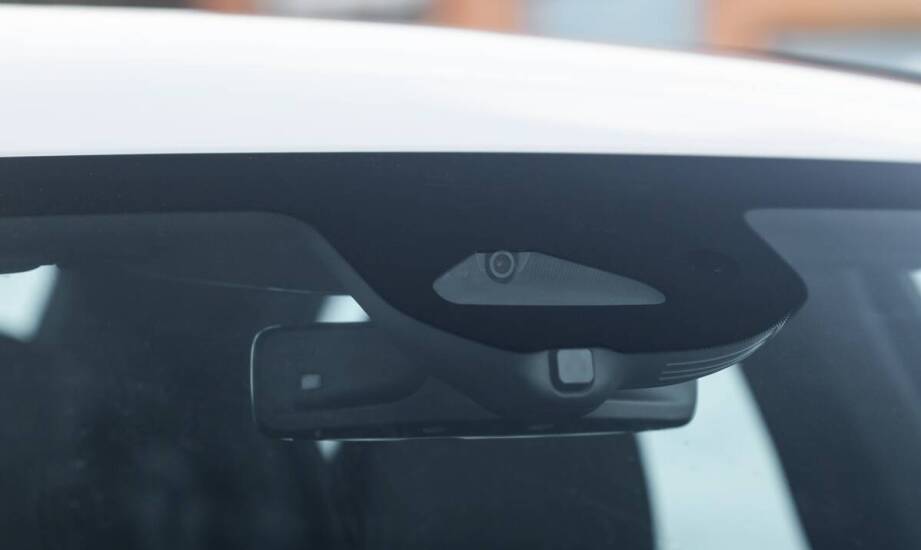

Źródłem problemu jest kamera umieszczona za szybą. Musi być ona idealnie spozycjonowana względem osi geometrycznej pojazdu, aby poprawnie interpretować otoczenie. Nawet minimalne odchylenie, rzędu kilku minut kątowych, może prowadzić do błędnych odczytów. Każda wymiana szyby narusza to precyzyjne ustawienie, dlatego konieczne jest ponowne skalibrowanie kamery, by przywrócić jej pełną sprawność.

Objawy złej kalibracji w samochodach osobowych

W samochodach osobowych pierwsze sygnały niewłaściwej kalibracji bywają subtelne. Mogą to być zbyt wczesne lub opóźnione ostrzeżenia o opuszczeniu pasa ruchu, a także nerwowe "odbijanie się" pojazdu od linii na jezdni. Kierowca może również zaobserwować błędne odczytywanie znaków drogowych, na przykład gdy system rozpoznaje ograniczenie do 50 km/h jako 30 km/h. Problemy dotyczą też innych systemów – adaptacyjny tempomat może utrzymywać zbyt mały dystans, a system awaryjnego hamowania (AEB) reagować z opóźnieniem.

Symptomy często nasilają się w trudniejszych warunkach, np. na ostrych zakrętach, o zmierzchu lub w deszczu. Kamera może wtedy błędnie interpretować cienie, odblaski lub strugi wody jako przeszkody. Do typowych problemów należy też nieprawidłowe działanie asystenta świateł drogowych, który oślepia innych kierowców lub nie przełącza się na światła mijania w odpowiednim momencie. Wszystkie te usterki wynikają z faktu, że obraz widziany przez kamerę nie pokrywa się z rzeczywistym położeniem pojazdu na drodze.

Specyfika w pojazdach ciężarowych i rodzaje kalibracji

W ciężarówkach, autobusach i pojazdach dostawczych objawy są podobne, ale ich skutki mogą być poważniejsze. Ze względu na większą masę i dłuższą drogę hamowania, fałszywe alarmy lub opóźnione reakcje systemów stanowią większe zagrożenie. Co więcej, wysoko umieszczona kamera potęguje błędy wynikające z odchylenia kątowego. Niewielka niedokładność na wysokości kabiny przekłada się na błąd pomiaru sięgający kilkudziesięciu centymetrów w odległości kilkudziesięciu metrów przed pojazdem. W efekcie system może nieprawidłowo oceniać pozycję na pasie ruchu lub odległość od przeszkody. Niekiedy problem jest sygnalizowany przez kody błędów diagnostycznych (DTC), jak w przypadku niektórych modeli MAN TGX.

Aby przywrócić systemom ADAS pełną sprawność, wykonuje się jeden z dwóch rodzajów kalibracji. Wybór metody zależy od zaleceń producenta pojazdu.

• Kalibracja statyczna jest przeprowadzana w warsztacie przy użyciu specjalnych tablic i celów. Serwisant ustawia je w precyzyjnie określonych odległościach i pozycjach względem pojazdu, a następnie uruchamia procedurę w oprogramowaniu diagnostycznym. Metoda ta pozwala na dokładne ustawienie kamery w kontrolowanych warunkach.
• Kalibracja dynamiczna polega na jeździe próbnej na odcinku od kilku do kilkudziesięciu kilometrów. Wymaga poruszania się ze stałą prędkością po drodze z dobrze widocznymi oznaczeniami poziomymi. W jej trakcie kamera "uczy się" swojego położenia, analizując obraz drogi w czasie rzeczywistym.

Prawidłowo wykonana kalibracja kamery przywraca zgodność obrazu z geometrią pojazdu, eliminując odchylenia po montażu nowej szyby. Jest to standardowa procedura stosowana w ogólnopolskiej sieci serwisów Pilkington Automotive Poland przy montażu oryginalnych szyb OEM. Zapewnia to pełną kompatybilność z systemami ADAS we wszystkich typach pojazdów – od osobowych po autobusy.

Poprawność kalibracji weryfikuje się nie przez brak komunikatów o błędach na postoju, ale przez stabilne i przewidywalne działanie systemów wspomagania podczas jazdy. Po wymianie szyby warto świadomie przetestować zachowanie asystenta pasa ruchu czy adaptacyjnego tempomatu w różnych warunkach drogowych. Tylko w ten sposób można mieć pewność, że zaawansowane systemy bezpieczeństwa w pojeździe działają prawidłowo i faktycznie wspierają kierowcę, a nie stwarzają ukryte zagrożenie.
